文丘里

楔形流量计

BSTLD型节流流量计

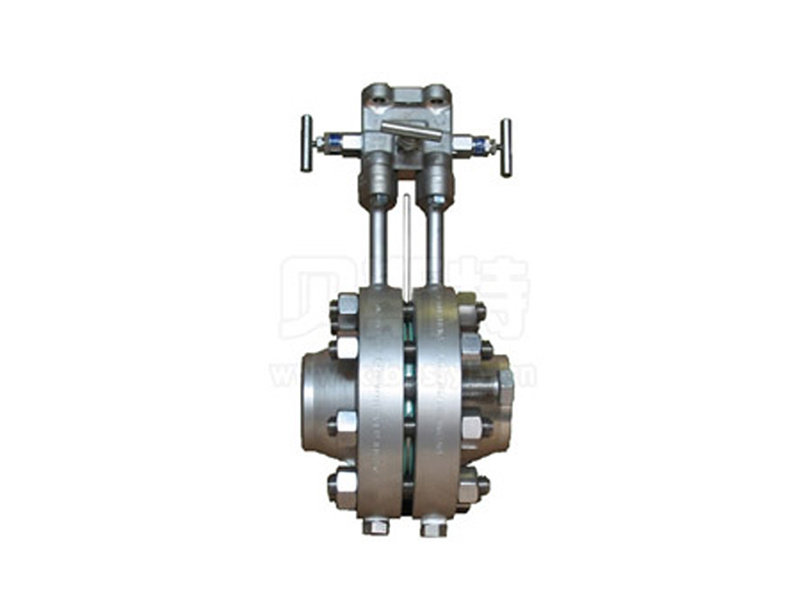

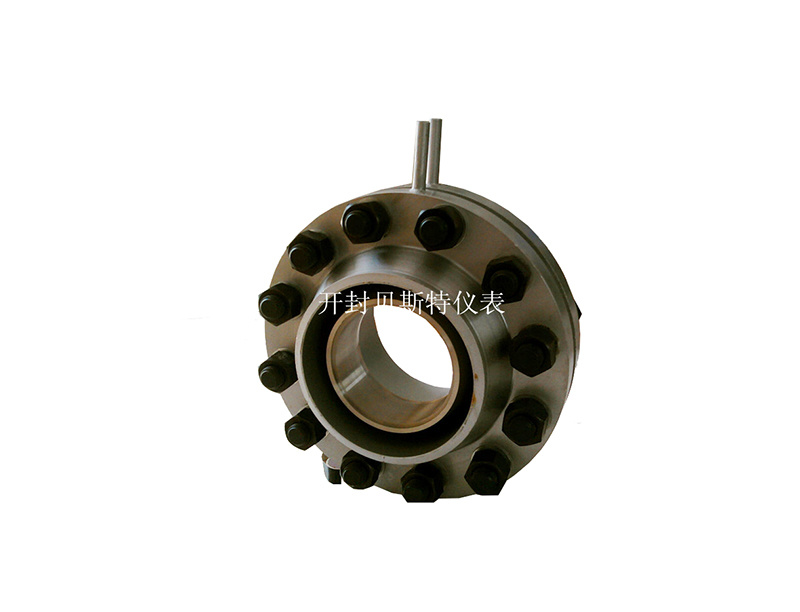

孔板LGB

标准孔板是节流装置中结构最简单，适应性最强的一种产品。　　标准孔板是一种测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。标准孔板是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该标准孔板采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。LGB型标准孔板的设计、制造和使用均符合国际标准ls05167或国家标准GB/T2624的规定。 　　标准孔板的特点：　　可以测量各种气体、液体、蒸汽的流量。适应范围广。　　结构简单、牢固、安装方便、工作可靠、性能稳定。　　不需要实流标定。精确度适中。　　可以配用智能化差压变送器，实现温、压补偿或现场总线通信方式。 　　标准孔板的主要技术参数：　　取压方式：角接（环室或单独钻孔）、法兰取压、径距取压。　　公称压力（MPa）：≤40（≥之后用高压透镜孔板或全焊接式）　　一公称通径（mm）：DN50～1000（标准孔板）或DN<50（内藏孔板），DN>1000（平孔板）　　精确度（不确定度）：±0.5％—±1.5％

V型锥LGV

V锥流量计是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置。它是一种基于文丘里管测量原理，并集经典文丘里管、环形孔板和耐磨孔板优点于一体的新型节流装置。

机翼测风装置

一、测量原理：　　本装置由安装在风道中的机翼、差压取压管及一段风道构成。机翼的线型每侧分四段，其中三段为各具曲率半径的弧形板，第四段为直形板。　　根据流体力学原理，风道内气流流经机翼测量装置时（见图1）在机翼表面产生绕流，并在驻点A和弦点B（B‘）之间产生压差，驻点A处的压力为全压，弦点B（B’）处的压力由于该处通流截面收缩，静压下降，因此A和B（B‘）之间压差，该压差DP与气流流速V或流量Q之间

弯管流量计LGW

弯管流量计是差压式流量测量系统。是利用流体流经弯管传感器时做圆周运动而产生离心力即在弯管传感器的内外侧形成了压力差，该压力差的大小与流体流速、流体质量（密度）以及做圆周运动的曲率半径有关，流体的平均流速V与压力差符合平方比例关系。

文丘里管LGW

经典文丘里管结构简单，耐用，性能稳定； 　　经典文丘里管压力损失小，节约流体输送所需的能源； 　　经典文丘里管在通径50～1200范围内。不需要实流标定。超出这个范围，可以参比设计制造。当需要较高精确度时，可进行实流标定； 　　本体安装尺寸较长，对大口径仪表，不便于运输安装。

标准喷嘴

V锥流量计

主要特点　　精度高：V锥型流量计的精度为测量值的±0.5％，贸易计量级为±0.3％（系统精度需参照应用条侏及二次仪表的精度）。　　重复性好：V锥型流量计的重复性很好，为±0.1％。　　量程比宽：V锥型流量计的量程较其它类型的差压流量计大得多，正常情况下为10：1，若有必要不是也可加大。在雷诺数高于8000时输出信号为线性，若低于8000也可测量，但需对输出信号根据曲线进行修正。　　直管段要求低：伯

楔形流量计LGX

楔形流量计是一块Ｖ型节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游产生滞流。楔形流量计可用于粘滞性液体的流量测量，黏度可高达500mPa?S，如燃油、渣油、重油、亦可用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量，还可用于气体、蒸汽之类介质的流量测量。
