机翼测风装置

一、测量原理：　　本装置由安装在风道中的机翼、差压取压管及一段风道构成。机翼的线型每侧分四段，其中三段为各具曲率半径的弧形板，第四段为直形板。　　根据流体力学原理，风道内气流流经机翼测量装置时（见图1）在机翼表面产生绕流，并在驻点A和弦点B（B‘）之间产生压差，驻点A处的压力为全压，弦点B（B’）处的压力由于该处通流截面收缩，静压下降，因此A和B（B‘）之间压差，该压差DP与气流流速V或流量Q之间

所属分类

节流装置

我要询价

产品描述

　　一、测量原理：

　　本装置由安装在风道中的机翼、差压取压管及一段风道构成。机翼的线型每侧分四段，其中三段为各具曲率半径的弧形板，第四段为直形板。

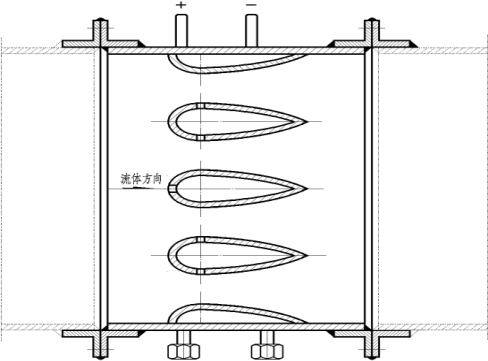

　　根据流体力学原理，风道内气流流经机翼测量装置时（见图1）在机翼表面产生绕流，并在驻点A和弦点B（B‘）之间产生压差，驻点A处的压力为全压，弦点B（B’）处的压力由于该处通流截面收缩，静压下降，因此A和B（B‘）之间压差，该压差DP与气流流速V或流量Q之间呈一定的函数关系，通过测量差压的方法，就可以测得流量。

　　二、计算公式：

　　对于圆形管道其基本公式：

	流量
	流量系数
	管道内径
	差压
	被测介质的密度

　　对于矩形管道其基本公式：

	流量
	流量系数

　　三、安装使用：

　　本装置是用来测量锅炉空气流量的专用装置，可以直接安装在送风机入口和送风机与燃烧器之间的冷热风道上。由于机翼有良好的流线型，所以压力损失很小，dp? 140 Pa。具有差压讯号大，灵敏度高，性能稳定可靠，结构简单，维护方便前后直管段短等优点。适用于大管径，大流量，尤其是矩形管道的流量测量。直管段要求：前0.8D后0.3D。

　　在安装前需检查测量装置及全压管静压管不得有异物堵塞，并要把翼形元件的顶端全压测压孔对着介质流向并将机翼装置与风道对接。

　　四、检修与维护：

　　1. 当发现测量装置差压信号异常时，应检查传压管与差压变送器之间是否漏气或堵塞，并予处理。

图一

　　2. 为保证差压信号准确，需定期打开测量装置排尘帽，排除管内灰尘，保持取压孔畅通。
